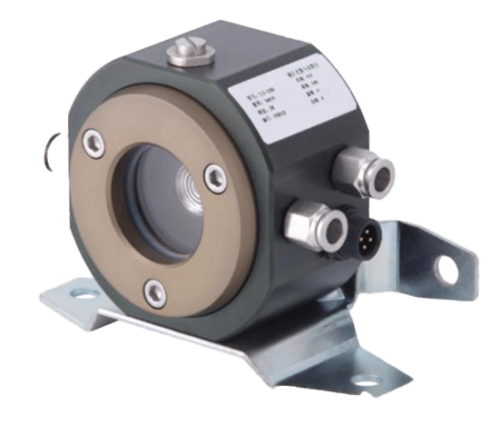

Hidrostatik Seviye Ölçer

HLM-100, binalar, tüneller, köprüler, demiryolları gibi birçok yapıdaki oturmaların doğru ve uzun vadeli olarak izlenebilmesi amacıyla geliştirilmiş bir sıvı seviye takip sistemidir. Sistemin temel bileşenleri, sabit bir konumda yer alan sıvı dolu bir rezervuar tankı ve bu tanka hidrolik olarak bağlı dizi halinde yerleştirilmiş hidrostatik seviye gösterge üniteleridir.

Her bir gösterge ünitesi, yüksek çözünürlüklü bir basınç sensörü ile donatılmıştır. Bu sensörler, her bir ünitedeki sıvı basınç farkını yüksek doğrulukla izleyerek bu verileri referans basınçla karşılaştırır. Bu uygulama, hassas yükseklik seviyesi verileri üretir.

Barometrik basınç farklılıklarından kaynaklanabilecek hataları ortadan kaldırmak için, her gösterge ünitesi bir basınçlı hava tüpü ile rezervuar tankına bağlanır. Ek olarak, rezervuar tankının yanına yerleştirilen referans hidrostatik seviye gösterge ünitesi, olası hataları önlemek için kullanılır.

Termal etkileri minimize etmek amacıyla, her ünite bir sıcaklık sensörü ile donatılmıştır. Tüm sistem, havası alınmış bir karışım olan %40 glikol ve %60 su ile doldurulur ve -15°C’ye kadar çalışabilir.

Datalogger aracılığıyla, HLM-100 anlık sıcaklık, oturma ve basınç verilerini toplar ve bunları bilgisayara aktarabilir. Herhangi bir uygulama için, beklenen oturma değişikliklerini karşılayabilecek ölçüm aralığına sahip sensörlerin seçilmesi kritiktir. Bu, uzun vadeli izlemelerde bile ölçüm aralığının geçerli kalmasını sağlar.

İndirmeler

Teknik Özellikler

Kapasite500mm ile 2000mm arası opsiyonel
Çözünürlük0.01mm
Doğruluk≥±0.05mm
Çalışma Sıcaklığı-15°C +75°C
